光通信測試儀器
? 單模, 多模 或者 塑料光纖/光纜損耗測試儀
? 連續性測試
? 故障定位儀
? 一般測試和維護
KI 9800a系列袖珍光纖光源可在1到3個波長下，用于測試光纖系統中的光纖損耗、多光纖的極性檢查或故障檢測。
高效，穩定，結實和易操作，實現卓越的測量置信度。特點
?光源或故障定位適用于所有類型的光纖
?帶彈簧夾，袖珍便攜式
?卓越的光功率穩定性
?極好的再連接可重復性
?可互換連接器
?長電池壽命
?低技巧測量的簡易模式
?多光纖識別頻率功能
?控制模式下的多模光源
?可見故障定位距離可達10公里
?與其他儀器的自動測試兼容性
?陽光下易讀顯示
?3年保修和校準循環
?澳大利亞制造

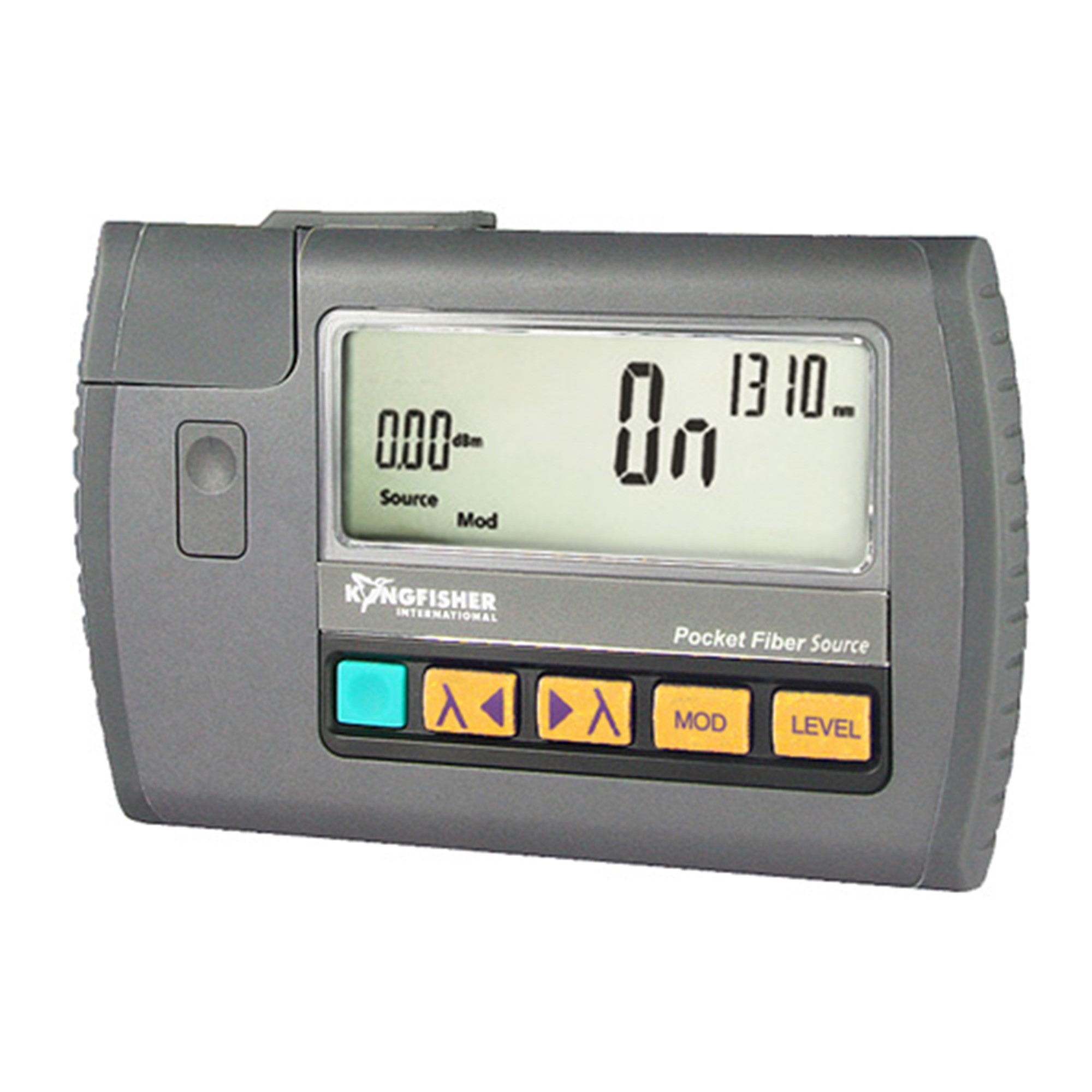

KI 9800 系列 - 光源

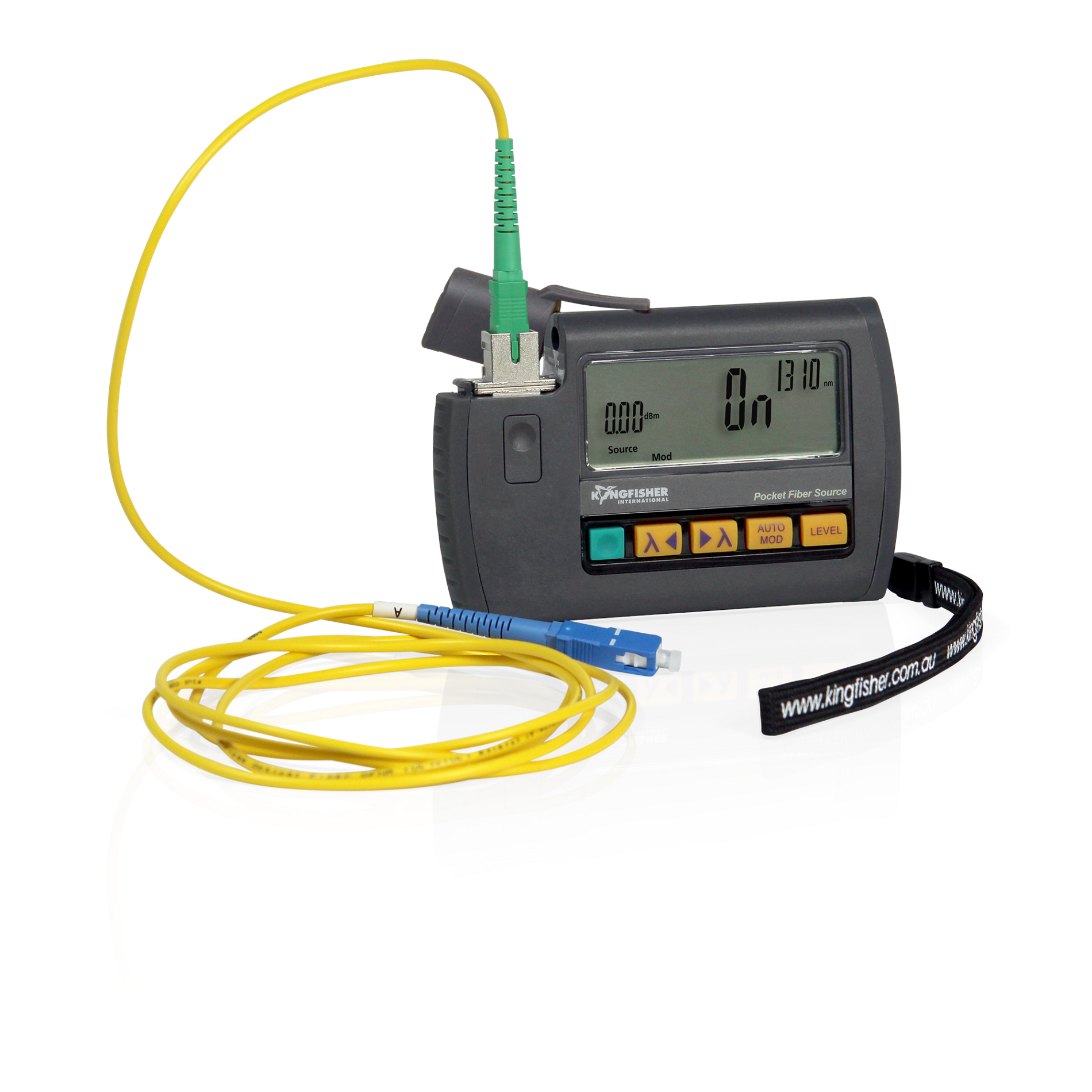

袖珍式光纖光源可用于對單模、多模或塑料光纖進行光纖損耗測試、極性檢查或故障檢測。
堅固的結構能防潮，有橡膠外殼，可承受超過2米高空到硬地面的摔落。它符合MIL PRF 28800 中2級的一般要求。

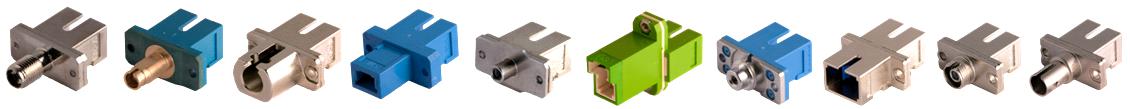

可互換的光連接器是防灰塵和落地保護。提供SC型適配器，其他類型也包括LC款式。無金屬適配器可避免光連接器在高功率系統中受到污染。
再連接的重復性小于0.1分貝，可形成極好的操作光源穩定性。
當與具自動檢測功能的光功率計或光損耗測試儀結合使用時，可進行一鍵多波長光損耗測試。
與光功率計結合使用時，測試頻率功能能夠用于光纖檢測識別、連續性測試、故障探測和線路定位。

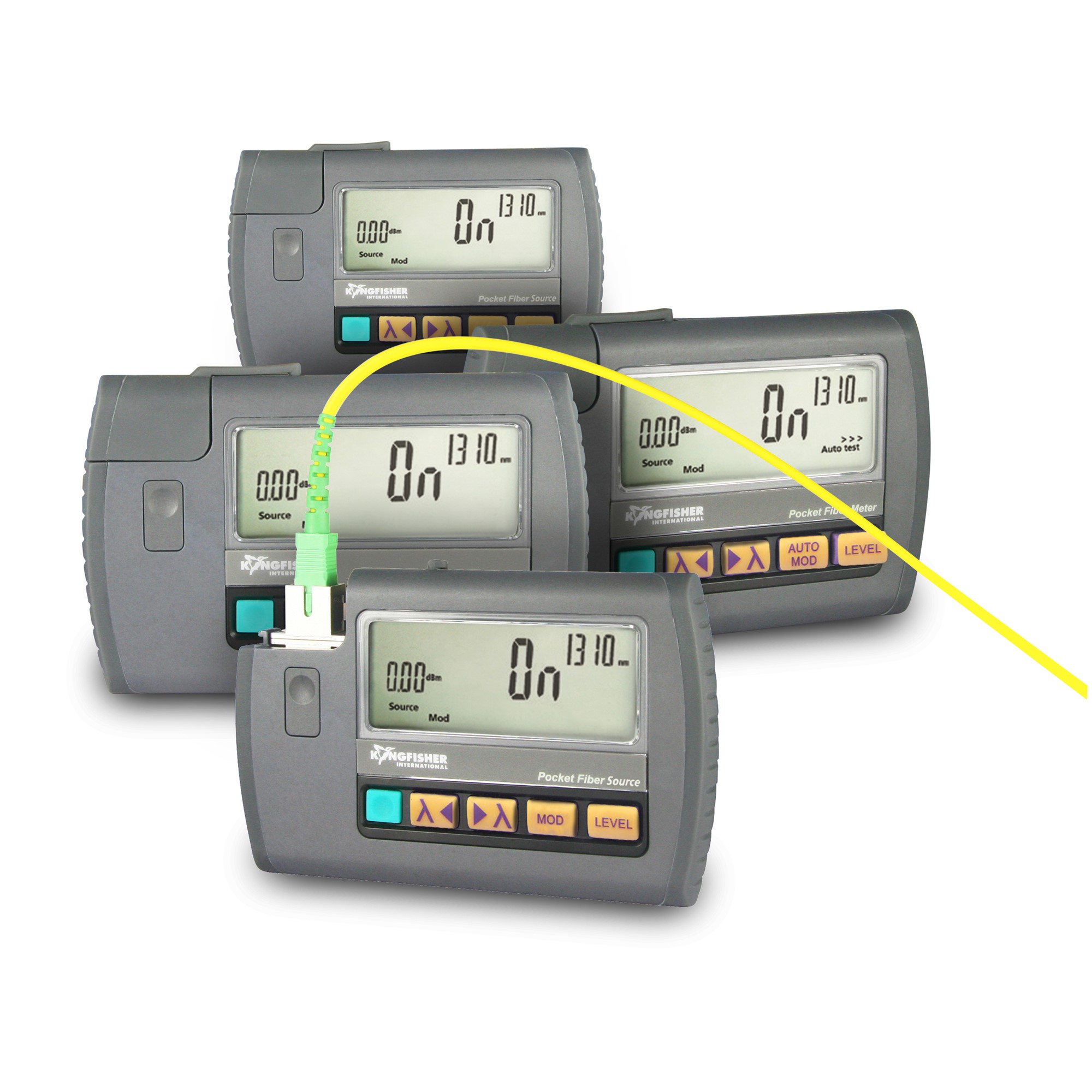

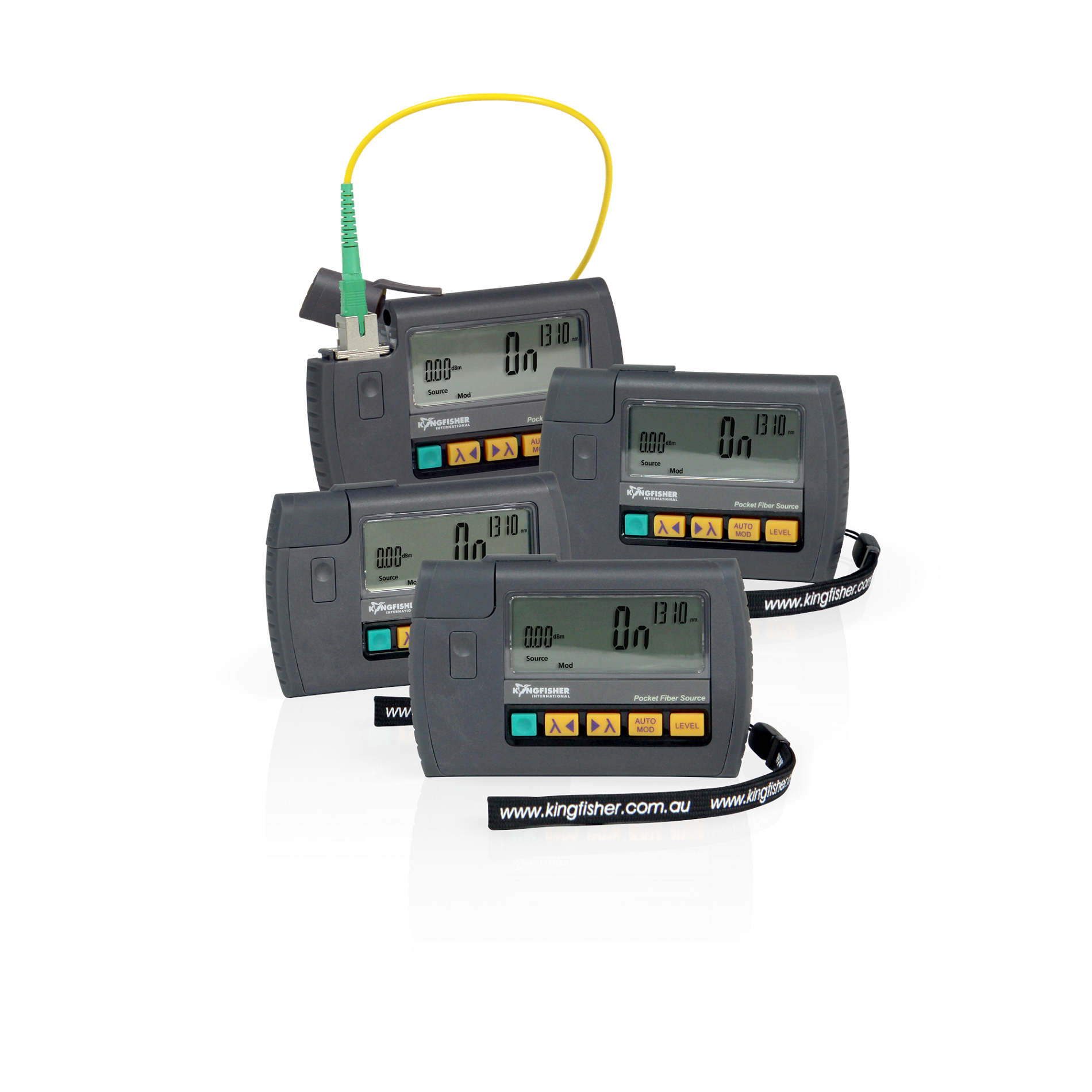

當與多光纖識別光功率計一起使用時，可設置多光源一次準確識別12根光纖。
1310 / 1490 / 1550 / 1625 nm 激光光源與本公司的KI 9600或 KI2600光功率計結合，對單模測試是最理想的。
850 / 1300LED光源與本公司的KI 9600或 KI2600光功率計結合，對多模測試是最理想的。他們能滿足環形通量標準，可提供一致可靠的測試結果。
650/660 nm LED光源與本公司的KI 9600XL或 KI2600XL光功率計結合，對塑料光纖(POF)測試是最理想的。
用于多模光纖測試的850nmVCSL光源只能滿足一些特殊要求。

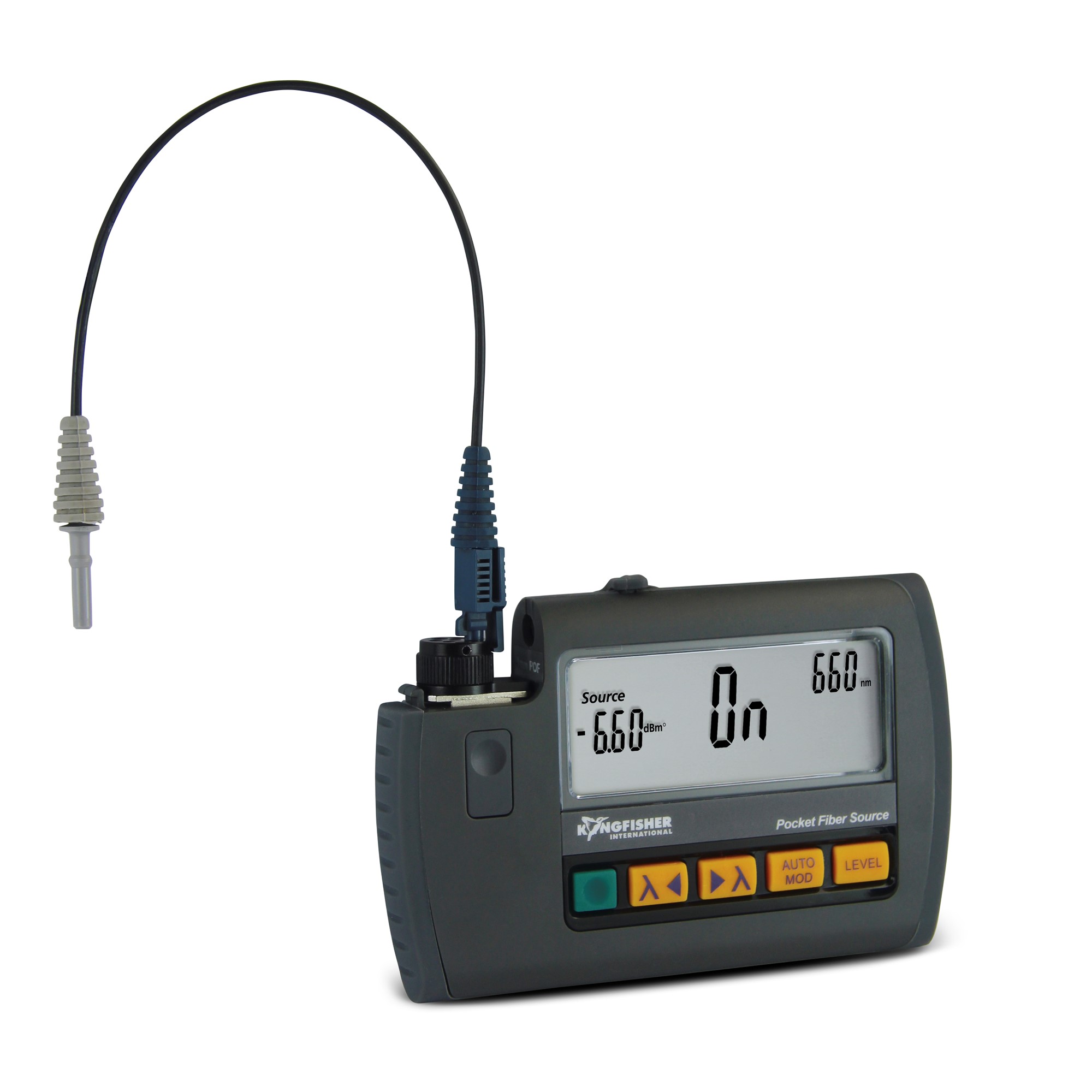

635nm激光VFL（1級激光）可見故障定位器對短距離應用最佳
650nm激光VFL（2m級激光）可見故障定位器對長距離應用最佳 ，可達10公里。這兩種定位儀相比筆式激光定位儀，能提供更好的用眼安全。
簡易模式能夠方便用戶設置，通過較少測量技巧，提高測試信心和便于使用查詢。
技術規格
Parameters/ 參數 | Value/ 數值 |
Battery life/ 電池壽命 Size/尺寸 Weight/重量 | Laser/LED 光源: 40/35 小時（ Autotest）, 典型值 124 x 81 x 25 mm / 4.9 x 3.2 x 1.0” 0.15 kg / 0.33 lb. Shipping 0.5 kg / 1.1 lb. |
Operating / Storage使用和存儲溫度 Relative Humidity/相對濕度 Case/保護套 | 15 to 55 °C / -25 to 70 °C 0 ~ 95% PC套帶防塵帽，2.5米防跌落 |

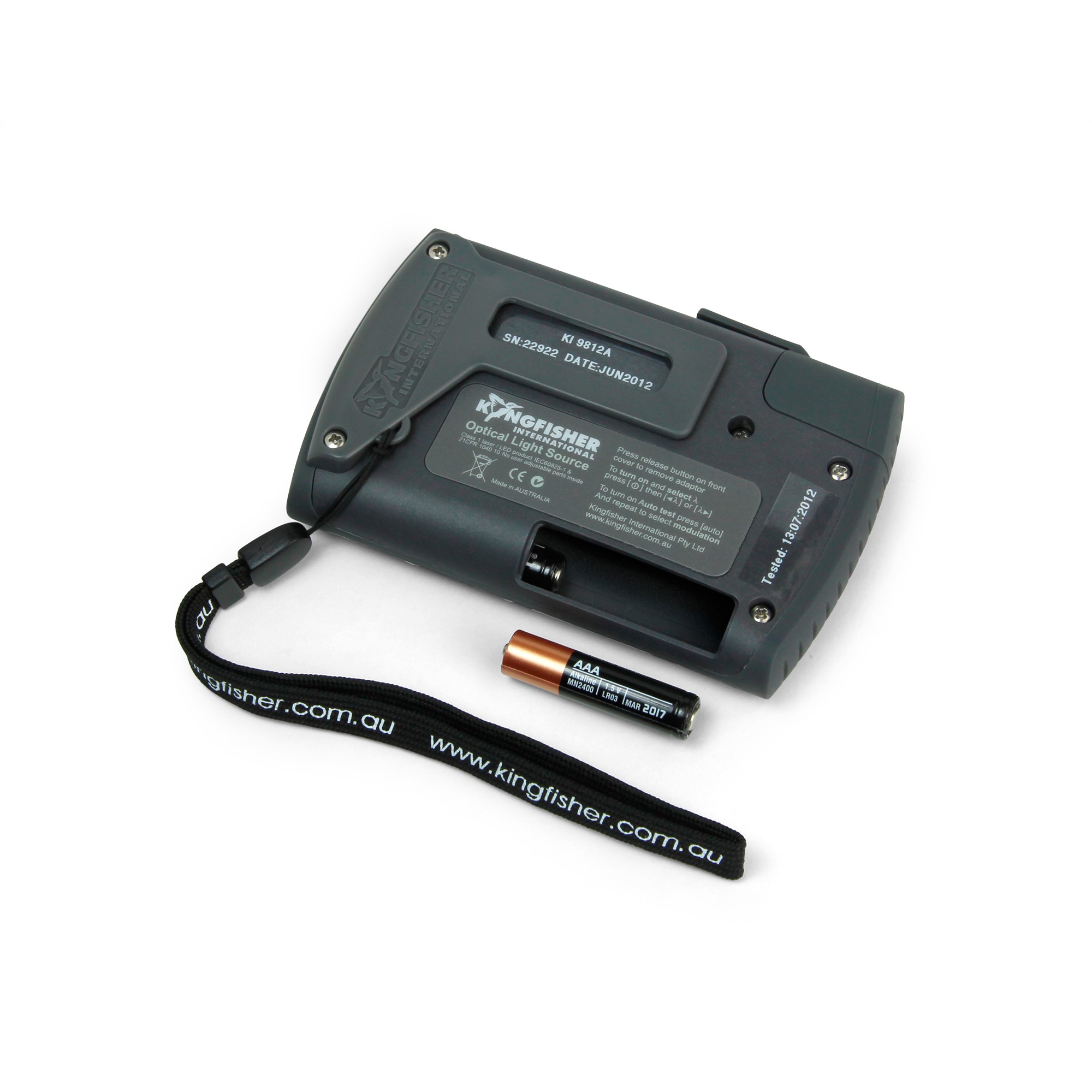

Power/ 電源 Multi-fiber ID Calibration cycle 校準周期 | 2 Alkaline AAA cells. 可選自動關機低電量指示功能 12條光纖 3 年 |
1級或者2級激光
1級或2級激光/ LED紅外儀器。在任何情況下使用，對眼睛都是安全的。
只有650 nm 可見損耗定位儀是2M級。警告！當使用放大設備時，會傷害眼睛。應符標準iec60825-1和21cfr1040.10。
訂購信息
標準附件 Description | Quantity |
復合適配器， 陶瓷套管, SC/SC 50 & 62.5 μm 光纖測試卷軸 (OPT701) 只用于MM LED 光源 | 1 1 |
用戶手冊 | 1 |
Soft carry pouch (OPT156)/ 軟包 | 1 |
Wrist strap/腕帶 QA certificate/ 合格證 | 1 1 |
選擇附件
Description | Part number |
復合適配器， 陶瓷套管, SC/FC | OPT051 |
復合適配器， 陶瓷套管, SC/LC,金屬制 | OPT076 |
復合適配器， 陶瓷套管, SC/ST | OPT040 |
復合適配器， 陶瓷套管, SC/D4 | OPT055 |
復合適配器， 陶瓷套管, SC/MU | OPT080 |
復合適配器， 陶瓷套管, SC/LSA-DIN47256 | OPT071 |
復合適配器， 陶瓷套管, SC/E2000 | OPT060 |
復合適配器， 陶瓷套管, SC/E2000 綠色 | OPT060G |
復合適配器， 陶瓷套管, SC/Universal 1.25 mm | OPT084 |
復合適配器， 陶瓷套管, SC/Universal 2.5 mm | OPT081 |
復合適配器， SC/POF multi | OPT0774 |
復合適配器， 金屬套管, SC/SMA 905/906 | OPT082 |
復合適配器， 陶瓷套管, SC/F3000 or LC 單聯，塑料殼 | OPT072 |
注 4: 微型TOSLINK光纖電纜，端接，HFBR系列（單工和雙工），2.5mm。用戶轉為所需的孔尺寸。實際孔徑3.85，3.5，3.2，2.55，2.4，2.3毫米×8.5毫米深
這種光源在訂貨時，需要考慮PC和APC的連接器類型。普通的連接器適配器在光源使用時，會導致降低性能。
歷史記錄
Revision | Date | Editor | Change Description |
30 | 14/6/2017 | TO Ng | OPTICAL SPECIFICATIONS section: - added output power(-13dBm) and accuracy (±2dB) @ 200um PCF. - Added Note 3 to indicate condition for the output accuracy specifications.
Reason for change: see attachment below…
|
