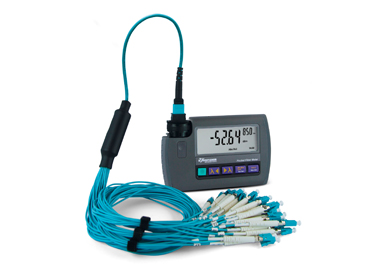

澳大利亞kingfisher KI 9600系列袖珍式光功率計
光通信測試儀器
? 可檢測單模、多模或塑料光纖，可達6個波長
? 多光纖極性檢查和光纖識別
? 環形通量測試
? 光纖頻率識別
? 創新和有用 的可視故障定位VisiTester 特征
袖珍式光功率計
光通信測試儀器
? 系統功率測試
? 衰減測試
? 光纖識別
? PON波長可選

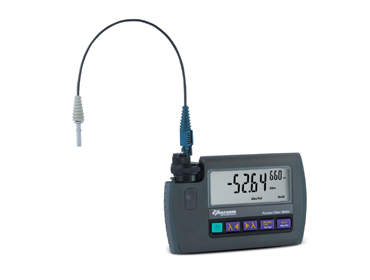

KI 9600A系列袖珍型光功率計用來測試光通信系統
2% 校準精度，簡單操作以及高適用性，能實現非凡的測量效果
探測器和校準功能可覆蓋到大部分的連接器類型、光纖類型、普通波長以及+24 to -60 dBm功率范圍。
特點

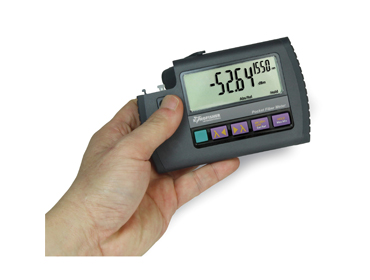

? 帶彈簧夾的，袖便攜式
? 有專利權的低成本互換連接器

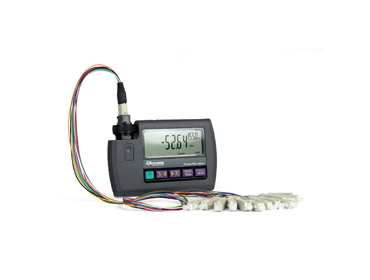

? 多光纖識別功能
? 陽光下易讀顯示
? 顯示dBm、dB、線性度、頻率Hz
? 調制信號功率值平均模式
? 低技巧測量的有限特征模式
? 使用簡單
? 300小時電池壽命
? 最大/最小值記錄及顯示
? 9 個校準波長
?結實、重量輕
? 3年校準循環
? 3年保修
? 澳大利亞制造

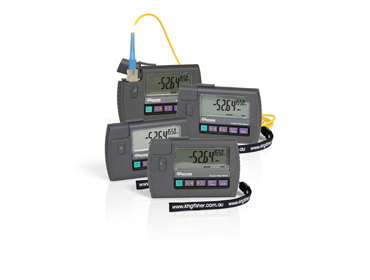

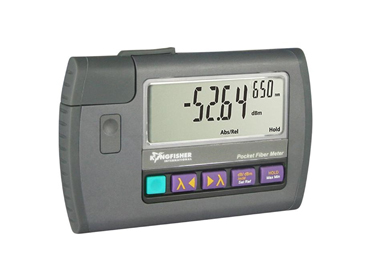

KI 9600 系列 - 光功率計

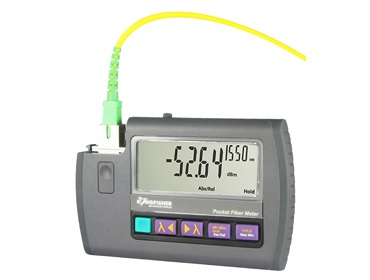

這款袖珍式光功率計對測量單模、多模和塑料光纖系統的絕對和相對光功率及語音測試是非常理想的。高的追溯精度和易于使用使得這款袖珍式光功率計非常適合在野外和實驗室使用。堅固的結構能防潮，有橡膠外殼，可承受超過2米高空到硬地面的摔落。它符合MIL PRF 28800 中2級的一般要求。當與KI9800光源一起使用時，多光纖識別功能可識別多達12根光纖.
光纖功率計的統一不確定度涵蓋了所有的功率等級、溫度、連接器和光纖類型，無需預熱或者暗電流補償。
3年保修，電池壽命達300小時，測試簡便高效
這個光功率計顯示mW、μW、nW、dB、dBm到0.01dB分辨率，可以存儲每個波長參考值。
功率平均模式測量調制信號的平均功率。
簡便模式能夠方便用戶設置，通過較少測量技巧，提高測試信心和便于使用查詢。
可互換的光學連接器防灰塵和防跌落 ，其他型號包括流行的LC款式
InGaAs功率計對900-1650nm范圍的單模測試是首選的方案
Ge功率計對660-1550nm范圍的測試提供了合適的精度
H系列功率計可用于高功率檢測。它們可消除波長和反射影響。對于PON測試，可選擇波長的KI 9600ws01 GE非常適合測量1550 nm。
測試1毫米的塑料光纖，帶狀光纖、MT-RJ、擴束連接器等，可參考KI 9600-xl宣傳冊
Response l nm | Damage level dBm | Calibration l nm | Power range dBm | Tone & mulita-fiber ID sensitivity dBm | Midrange linearity1 dB | Calibration Accuracy2 % | Polarization Sensitivity dB | Total Uncertainty3, 5 dB | l Sensitivity5 ± 30 nm dB |
InGaAs detector | |||||||||
600 ~ 1700 | +15
| 660, 850 1300, 1310, 1390, 1490, 1550, 1610, 1625 | +5 ~ -60 | -40 -50
| 0.02 | 2 % (0.09 dB) | < 0.005 | 0.3 | 0.03 |
H3B (InGaAs) detector | |||||||||
800 ~ 1700 | +274
| 850 1300, 1310, 1390, 1490, 1550, 1590, 1610, 1625 | +24 ~ -40 | -20 -30
| 0.02 | 2 % (0.09dB) | < 0.005 | 0.3 | 0.03 |
H5 (InGaAs) detector | |||||||||
800 ~ 1700 | +25
| 850 1300, 1310, 1390, 1490, 1550, 1590, 1610, 1625 | +15 ~ -50 | -30 -40
| 0.02 | 2 % (0.09dB) | < 0.005 | 0.3 | 0.03 |
Ge detector | |||||||||
600 ~ 1650 | +15 | 635,650,660,780,1610, 1625 850, 1300, 1310, 1390, 1490, 1550 | +10 ~ -60 | -40 -50 | 0.04 | 2 % (0.09dB) | < 0.005 | 0.5 | 0.04 |
typical | typical | max | typical | ||||||
Response l Nm/測試波長 | Damage level dBm/損壞等級 | Calibration l Nm/校準波長 | Power range dBm/功率范圍 | Tone & mulita-fiber ID sensitivity dBm/光纖識別和頻率測試靈敏度, | Midrange linearity1 dB中檔線性度 | Calibration Accuracy2 % 校準酒精度 | Polarization Sensitivity dB 極性靈敏度 | Total Uncertainty3, 5 dB/ 統一不確定度 | l Sensitivity5 ± 30 nm dB/波長敏感度 |
InGaAs detector | |||||||||
600 ~ 1700 | +15
| 660, 850 1300, 1310, 1390, 1490, 1550, 1610, 1625 | +5 ~ -60 | -40 -50
| 0.02 | 2 % (0.09 dB) | < 0.005 | 0.3 | 0.03 |
H3B (InGaAs) detector | |||||||||
800 ~ 1700 | +274
| 850 1300, 1310, 1390, 1490, 1550, 1590, 1610, 1625 | +24 ~ -40 | -20 -30
| 0.02 | 2 % (0.09dB) | < 0.005 | 0.3 | 0.03 |
H5 (InGaAs) detector | |||||||||
800 ~ 1700 | +25
| 850 1300, 1310, 1390, 1490, 1550, 1590, 1610, 1625 | +15 ~ -50 | -30 -40
| 0.02 | 2 % (0.09dB) | < 0.005 | 0.3 | 0.03 |
Ge detector | |||||||||
600 ~ 1650 | +15 | 635,650,660,780,1610, 1625 850, 1300, 1310, 1390, 1490, 1550 | +10 ~ -60 | -40 -50 | 0.04 | 2 % (0.09dB) | < 0.005 | 0.5 | 0.04 |
typical | typical | max | typical | ||||||
技術規格
注1：中檔線性不包括頂部5分貝和底部10分貝的范圍。
注2：校準條件：非相干光，--35±5 dBm, 23±1°C, ±1 nm, 10±3 nm FWHM, PC 陶瓷連接器，, 100 mm光纖
注3：包括：不同的光學連接器類型，校準不確定度，溫度和范圍的線性，高達200mm光纖芯直徑。
注4：H5照射維持2分鐘就會造成傷害。。
注5：：黑體字代表校準波長
一般規格
Parameters/ 參數 | Value/ 數值 |
Battery life/ 電池壽命 Size/體積 Weight/重量 | 300 銷售 124 x 81 x 25 mm, 4.9 x 3.2 x 1.0” 0.15 kg, 0.33 lb. Shipping 0.5 kg, 1.1 lb. |
Operating / Storage 使用和儲存溫度 Relative humidity/ 相對濕度 Case/保護套 Tone detection/ 頻率測試 Calibration cycle/校準時限 | -15 to 55 °C / -25 to 70 °C 0 ~ 95% PC/橡膠護套，防潮，防1米跌落 200 ~ 2500 Hz ± 2 % 3 years |
Max / min 最大最小值 Power/ 電源 | 記錄最大最小值保證測試穩定性 2 alkaline AAA cells. 可選自動關機和低電量顯示 |
訂貨信息
Description | Part number |
Instrument, Power Meter InGaAs | KI 9600A-InGaAs |
Instrument, Power Meter H3B | KI 9600A-H3B |
Instrument, Power Meter H5 | KI 9600A-H5 |
Instrument, Power Meter Ge | KI 9600A-Ge |
標準配件
Description | Quantity |
選件復合適配器，陶瓷套管, SC/SC (OPT046) | 1 |

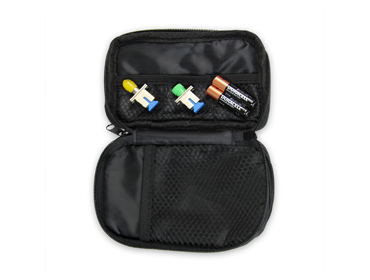

Carry pouch (OPT156*)/ 便攜包 | 1 |

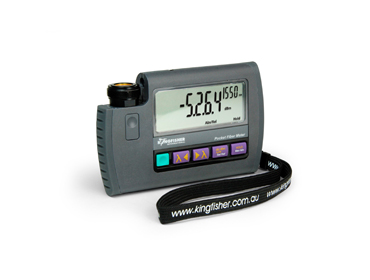

Wrist strap/腕帶 | 1 |
Calibration certificate/ 校準證書 | 1 |
QA certificate/合格證 | 1 |
Quick guide/ 用戶手冊 | 1 |
該儀器提供了無金屬可互換連接器適配器。光功率計需要與PC和APC連接器搭配使用。可見激光連接器套圈類型是固定的，客戶可指定PC或APC。綠色代表APC。
可選附件
Description | Part number |
選件包 KI9000, 含有: 1) 復合適配器，陶瓷套管, SC/ST (OPT040) 2) 復合適配器，陶瓷套管, SC/LC, metal body (OPT076) | OPT148 1 1 |
3) 軟包 4) AAA 堿性電池 | 1 2 |
可選可互換的連接適配器(選件）
Description | Part number |
復合適配器，陶瓷套管, SC/FC | OPT051 |
復合適配器，陶瓷套管, SC/LC, 金屬制 | OPT076 |
復合適配器，陶瓷套管, SC/ST | OPT040 |
復合適配器，陶瓷套管, SC/D4 | OPT055 |
復合適配器，陶瓷套管, SC/MU | OPT080 |
復合適配器，陶瓷套管, SC/LSA-DIN47256 | OPT071 |
復合適配器，陶瓷套管, SC/E2000 | OPT060 |
復合適配器，陶瓷套管, SC/E2000 綠色 | OPT060G |
復合適配器，陶瓷套管, SC/Universal 1.25 mm | OPT084 |
復合適配器，陶瓷套管, SC/Universal 2.5 mm | OPT081 |
復合適配器，陶瓷套管, SC/SMA 905/906 | OPT082 |
復合適配器，陶瓷套管, SC/F3000 or LC 單聯, 塑料制 | OPT072 |
光功率計既可以用PC連接器，也可以用APC連接器。
